粉煤灰性狀有哪些呢？今天我們就一起來了解一下。

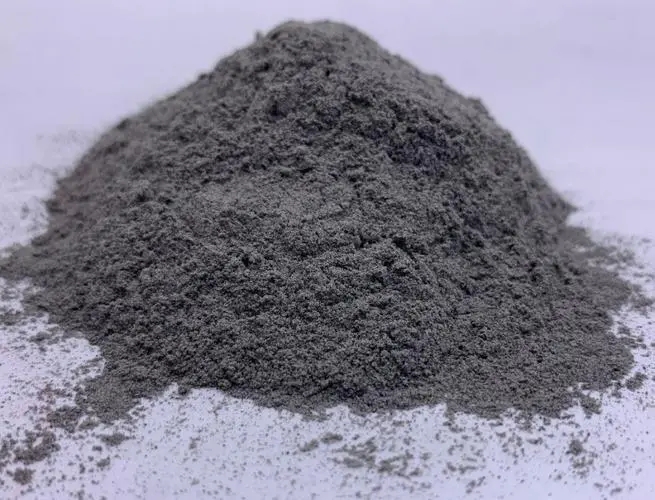

1、表觀色澤
由于成分和組分不同，粉煤灰表觀色澤變化很大。低鈣粉煤灰隨著碳分含量從低到高，從乳白色變至灰黑色。在一般情況下，粗略地可從色澤的變化觀察粉煤灰性質(zhì)的變化。高鈣粉煤灰一般呈淺黃色，可反映氧化鈣含量。目前，新的研究認為，粉煤灰色澤不可以反映其結構。
2．粒徑和細度
所收集的統(tǒng)灰粒徑變化為0.5～300μm，這一范圍與水泥接近，但其中大部分的顆粒要比水泥細得多。國內(nèi)沿用標準篩測定，現(xiàn)在的我國粉煤灰新標準把用于水泥和混凝土的粉煤灰的試驗方法和篩余量指標從用80μm標準篩人工篩分法改為用氣流篩測定45μm的篩余量。如JGJ28－1986規(guī)定，以80μm標準篩測定細度，其篩余量：I級灰不大于5%，II級灰不大于8%，III級不大于25%。因為45μm以下粉煤灰顆料對混凝土性質(zhì)的貢獻較大，GB1596－2005粉煤灰新標準中，采用45μm篩余量（%）為細度指標，規(guī)定I級灰不大于12%，II級灰不大于20%，III級灰不大于45%。細度是粉煤灰重要的參量，有的專家認為可以用來作為評估用于混凝土中粉煤灰質(zhì)量的基本參量。至于代替細集料或用以改善工作性的粉煤灰細度則不受上述規(guī)定的限制。
3．比表面積
因為粉煤灰中密實顆粒和內(nèi)部表面積很大的多孔顆粒混在一起，用比表面積方法不易準確測定顆粒的粗細。沿用測定水泥比表面積法測定粉煤灰比表面積的變化范圍一般為1500～5000cm2/g，仍可用作反映粉煤灰組合顆粒內(nèi)外表面積的綜合情況。
4．顆粒級配
顆粒級配大致可分三種形式：
細灰。顆粒級配細于水泥，主要用于鋼筋混凝土中取代水泥或水泥混合材料。
粗灰。包括統(tǒng)灰和分選后的粗灰，顆粒級配粗于水泥，主要用于素混凝土和砂漿中取代集料。
混灰。與爐底灰混合的粉煤灰，用作取代集料或用作水泥混合材料（尚須與熟料共同磨細或分別麿細），或者作填筑用粉煤灰。
5．密度
普通粉煤灰密度為1.8~2.3g/cm2，約等于硅酸鹽水泥的2/3。粉煤灰堆積密度的變化范圍為0.6~0.9g/cm3，振實后的堆積密度為1.0~1.3 g/cm3。高鈣粉煤灰密度略大。
我國用于混凝土的粉煤灰特征化研究完全證實，密度是粉煤灰技術特征中一個很重要的參量，它可用于混凝土用粉煤灰的質(zhì)量評定和質(zhì)量控制，特別是能用于粉煤灰質(zhì)量均勻性評定和控制。
6．需水量比
粉煤灰需水量比是按規(guī)定的水泥標準砂漿流動性試驗方法，以30%的粉煤灰取代硅酸鹽水泥時所需的水量與硅酸鹽水泥標準砂砂漿需水量之比。這個性質(zhì)指標能在一定程度上反映粉煤灰物理性質(zhì)的優(yōu)劣，而且可以用來估計粉煤灰對混凝土的一些重要性質(zhì)的影響。不好的粉煤灰的需水量比高達120%以上，好的粉煤灰則可能在90%以下。GBJ146－1990、GB1596－2005和JGJ28－1986都規(guī)定I級粉煤灰需水量比不大于95%，II級灰不大于105%，III級灰不大于115%。
7．火山灰活性
現(xiàn)在世界各國的混凝土用粉煤灰標準中，粉煤灰火山灰活性的評定大都采用“抗壓強度比”一類的試驗方法，這類方法都是從傳統(tǒng)的水泥或消石灰砂漿強度試驗法改進而來的，也就是根據(jù)所摻粉煤灰對水泥砂漿或消石灰砂漿強度的貢獻來評定粉煤灰活性的高低。這類方法既不復雜，而且有yi定可靠性，但是其試驗結果卻不能直接用來指導粉煤灰混凝土的配合比，也不能用來確定粉煤灰對混凝土強度的貢獻。
為使粉煤灰在混凝土中充分發(fā)揮火山灰活性，還要作多方面綜合的考慮。GB1596－1991中只對用于水泥的粉煤灰規(guī)定“抗壓強度比”的要求，而對用于混凝土的粉煤灰則無要求。JGJ28－1986和GBJ146－1990也不作火山灰活性的規(guī)定，是鑒于粉煤灰的活性必須通過混凝土試驗才能合理地反映出來，在混凝土制備階段進行適當處理。
８．燒失量
粉煤灰中的碳分一向被認為是有害物質(zhì)，有此國家標準主中對控制碳分含量的燒失量指標zui大限值的規(guī)定比較寬容，而新標準的規(guī)定則越來越嚴格。GBJ146－1990、GB／T1596－2005和JGJ28－1986都規(guī)定I級粉煤灰不大于5%，II級粉煤灰不大于8%，III級粉煤灰不大于15%。值得注意的是，碳粒顆粒的粒徑大部分在45μm以上，平均密度只有1.5g/cm3左右。如以體積計算，碳粒的比例要比以質(zhì)量計算的大得多，因此燒失量越大對混凝土的影響越不利，特別是要影響需水性和密實度以及化學外加劑摻量。
近年來國內(nèi)有些專家認為，按我國的標準、規(guī)范和規(guī)程規(guī)定的粉煤灰燒失量限值，用于鋼筋混凝土中的粉煤灰應不大于8%（II級灰），這樣國內(nèi)有許多地區(qū)的粉煤灰達不到這個要求。上海市推廣的磨細粉煤灰研究表明：磨細后燒失量雖不降低，但碳粒變成細屑后，其對混凝土的不利影響明顯得到改善，在這種情況下，燒失量限值是可以適當放寬的。
9．含水率
粉煤灰的含水率影響卸料、貯藏等操作，GB/T1596－2005和JGJ28－1986都規(guī)定不得超過1%，對III級粉煤灰不作規(guī)定。對高鈣粉煤灰來說，含水還會明顯影響粉煤灰的活性，并造成固化結塊。
10．三氧化硫、氧化鎂、有效堿等含量
通常情況下粉煤灰中三氧化硫、氧化鎂、有效堿等被認為是對混凝土有害的物質(zhì)，一般其含量是不大的，故危害的程度也不高。而且硫酸鹽、有效堿等物質(zhì)在yi定的條件下也可能產(chǎn)生一些有利的作用，但是往往為了保證用于混凝土中粉煤灰的質(zhì)量，在各國的規(guī)范中都對這類物質(zhì)的含量加以限制。GBJ146－1990、GB/T1596－2005和JGJ28－1986都規(guī)定三氧化硫不大于3%。
